BH- 0,66 Series K Máy biến áp mở biến áp mở biến áp hiện tại và chủ yếu được sử dụng trong thanh cáp hoặc thanh bus thông qua, được sử dụng làm phép đo và giám sát dòng điện và được lắp ráp trong tình huống cung cấp điện.
Lưu ý: Việc lắp ráp máy biến áp hiện tại, nó cấm hai người mở, để tránh thiệt hại cho máy biến áp hiện tại và tránh thiết bị hoặc tai nạn thương tích cá nhân.

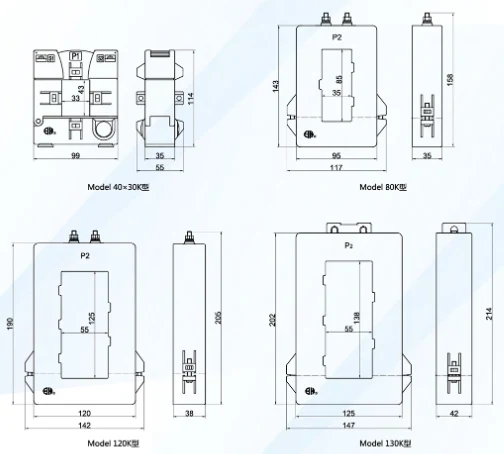

| Người mẫu | Kích thước phác thảo (mm) | Kích thước cửa sổ (mm) | ||||||
| A | W | B | H | D | L | a | e | |
| 40x30k | 99 | 114 | 35 | 55 | 33 | 43 | ||
| 80k | 117 | 95 | 143 | 158 | 35 | 35 | 35 | 85 |
| 120k | 142 | 120 | 190 | 205 | 38 | 55 | 125 | |
| 130k | 147 | 125 | 202 | 214 | 42 | 55 | 138 | |
| Người mẫu | 40x30k | 80k | 120k | 130k | |
| Lớp chính xác | 0,5 1 | 0,5 1 2 | 0,5 1 | 0,5 1 | |
| Dòng điện chính/thứ cấp Hiện tại (a) |
(VA) gánh nặng định mức (VA) | ||||
| 200 | 5 (1) | 25 | 25 | ||
| 250 | 25 | 25 | |||
| 300 | 25 | 25 | |||
| 400 | 2.5 5 | 25 | |||
| 500 | 2.5 5 | 2.5 5 | |||
| 600 | 2.5 5 | 2.5 5 | |||
| 750 | 5 10 | 2.5 5 | 5 10 | 5 10 | |
| 800 | 5 10 | 5 5 | 5 10 | 5 10 | |
| 1000 | 5 10 | 5 10 | 10 15 | 10 15 | |
| 1200 | 5 10 | 10 15 | 10 15 | ||
| 1500 | 10 15 | 10 15 | 10 15 | ||
| 2000 | 15 | 15 20 | 15 20 | ||
| 2500 | 15 20 | 15 20 | |||
| 3000 | 15 20 | 15 20 | |||
| 4000 | 20 30 | 20 30 | |||
| 5000 | 20 30 | 20 30 | |||
| Phần (M㎡) Số lượng dây cốt lõi |
16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | |
| 1core | Vv | 10.7 | 125 | 14.0 | 153 | 17.1 | 19.4 | 21.1 | 25.0 | 25.4 | 28.3 |
| Yjv | 97 | 11.4 | 125 | 141 | 16.2 | 18.3 | 20.2 | 223 | 24.8 | 27.9 | |
| 2cores | Vv | 18.5 | 220 | 191 | 219 | 24.5 | 28.1 | 30.5 | 33.9 | 37.3 | |
| Yjv | 17.9 | 21.3 | 23.6 | 26.7 | 310 | 35.1 | 39.0 | 433 | 48.2 | 54.3 | |
| 3CORES | Vv | 19.6 | 233 | 222 | 25.6 | 28.9 | 33.9 | 36.1 | 41.6 | 50.7 | |
| Yjv | 18.9 | 226 | 25.1 | 28.5 | 33.2 | 37.6 | 41.8 | 46.4 | 517 | 58.3 | |
| 4cores (3+1) |
Vv | 21.5 | 25.6 | 25.6 | 30.0 | 33.6 | 38.6 | 42.4 | 48.5 | 428 | 55.4 |
| Yjv | 20.6 | 24.8 | 27.6 | 316 | 36.8 | 41.8 | 46.5 | 516 | 57.6 | 64.8 | |
| 4cores | Vv | 21.0 | 24.6 | 24.9 | 281 | 32.6 | 37.9 | 40.4 | 44.6 | 49.3 | 55.6 |
| Yjv | 22.4 | 272 | 30.5 | 35.0 | 40.8 | 46.4 | 51.7 | 57.4 | 64.1 | 723 | |
