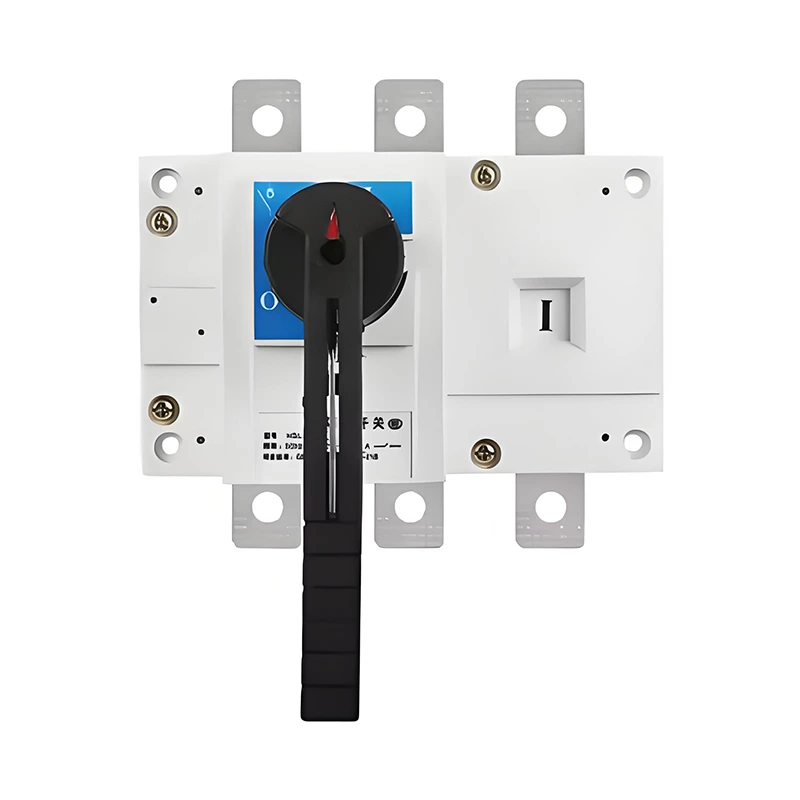

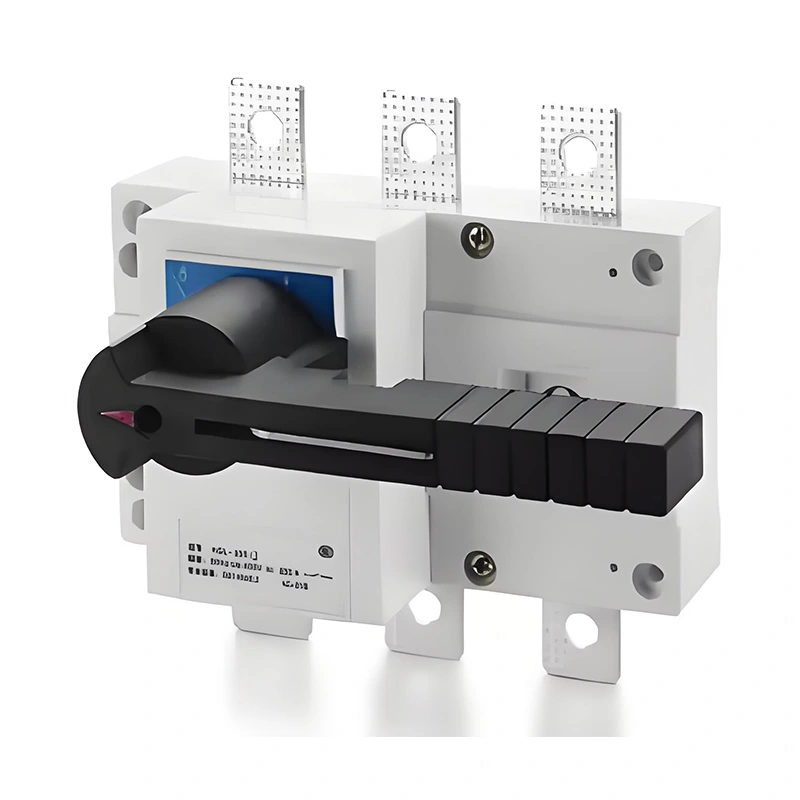

Công tắc cách ly tải chuỗi HGL có cấu trúc tương tự với bộ ngắt kết nối (cả hai đều có các điểm ngắt kết nối có thể nhìn thấy ở trạng thái ngắt kết nối), nhưng nó có thể được sử dụng để mở và đóng các mạch, từ đó giống với bộ ngắt mạch.
Tuy nhiên, bộ ngắt mạch có thể điều khiển bất kỳ mạch nào, trong khi công tắc ngắt aload chỉ có thể bật hoặc tắt dòng tải hoặc tắt dòng tải qua, do đó, nó chỉ được sử dụng để tắt và trên các mạch trong điều kiện bình thường, không phải là dòng điện ngắn mạch. Tuy nhiên, cần có cấu trúc của nó có thể vượt qua dòng lỗi của thời gian ngắn mà không bị hư hại.
Do thiết bị dập tắt hồ quang và tiếp xúc của công tắc ngắt tải được thiết kế để cắt và kết nối dòng tải, nên công tắc ngắt tải nên được sử dụng với cầu chì trong hầu hết các trường hợp và sau đó chịu trách nhiệm cắt dòng lỗi ngắn mạch.
Tần số mở và đóng và tuổi thọ hoạt động của các công tắc ngắt kết nối tải thường cao hơn so với bộ ngắt mạch.
Các công tắc ngắt kết nối ngắt tải HGL được thiết kế để xử lý mức độ điện cao của dòng điện, đảm bảo ngắt kết nối an toàn ngay cả trong điều kiện tải nặng.
Được xây dựng với các vật liệu bền, các công tắc này cung cấp hiệu suất lâu dài và có thể chịu được các điều kiện môi trường khắc nghiệt.
Thiết kế nhỏ gọn và công thái học của các công tắc ngắt kết nối tải HGL giúp chúng dễ dàng cài đặt và bảo trì, ngay cả trong môi trường bị hạn chế không gian.
Được trang bị các tính năng an toàn tiên tiến, bao gồm các buồng dập tắt hồ quang và các chỉ số ngắt có thể nhìn thấy, các công tắc này tăng cường an toàn hoạt động.
Bằng cách cung cấp một phương tiện đáng tin cậy để ngắt kết nối các mạch điện, các công tắc ngắt kết nối tải HGL giúp ngăn ngừa tai nạn điện và thiệt hại thiết bị.
Những công tắc này cho phép cách ly nhanh chóng và an toàn của thiết bị điện, tạo điều kiện bảo trì và giảm thời gian chết.
Thích hợp cho một loạt các ứng dụng, bao gồm phân phối điện, máy móc công nghiệp và lắp đặt điện thương mại.
HGL tải phá vỡ các công tắc ngắt kết nối đáp ứng các tiêu chuẩn hiệu suất và an toàn quốc tế, đảm bảo tuân thủ các yêu cầu quy định.
7. Tính chất điện và cơ học của 63 ~ 3150A
| Dòng nhiệt thông thường lth | 63a | 100a | 160a | 250a | 400a | 630a | 1000a | 1250A | 1600a | 2000a | 2500A | 3150A | ||
| Điện áp cách nhiệt định mức UI (V) | 750 | 800 | 1000 | |||||||||||
| Sức mạnh điện môi (V) | 3000 | 3500 | ||||||||||||
| Xếp hạng Impulse chịu được Votage UIMP (KV) | 6 | 8 | 12 | |||||||||||
| Xếp hạng điện áp làm việc UE (V) | AC400、600 | |||||||||||||
| Tần số định mức | 50Hz | |||||||||||||
| Thể loại Nâng cao | AC-21、22、23 | |||||||||||||
| Được đánh giá đang làm việc hiện hành (A) |
AC440V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| AC-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| Công suất tạo định mức (a) | 10le | |||||||||||||
| Khả năng phá vỡ được xếp hạng (a) | 8le | |||||||||||||
| Xếp hạng ngắn mạch làm Capacty KCM (KA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1S thời gian ngắn chịu được LCW hiện tại (KA) | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| Cuộc sống cơ học (Thời báo) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| Tuổi thọ điện (thời gian) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| Mô -men xoắn hoạt động (N.M) | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| Trọng lượng (kg) (Không có tay cầm) |
3p | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4p | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||

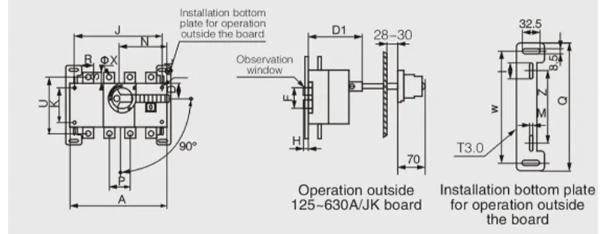

| Thông số kỹ thuật. | Kích thước của bảng dưới cùng | ||||
| 125 ~ 630a | 1 | M | Z | W | Q |
| 125a | 55 | 5.5 | 85 | 190 | 218 |
| 160a | 55 | 5.5 | 85 | 190 | 218 |
| 200a | 55 | 5.5 | 85 | 190 | 218 |
| 250a | 55 | 5.5 | 85 | 190 | 218 |
| 315a | 60 | 6.5 | 130 | 240 | 270 |
| 400a | 60 | 6.5 | 130 | 240 | 270 |
| 500a | 60 | 6.5 | 130 | 240 | 270 |
| 630a | 60 | 6.5 | 130 | 240 | 270 |

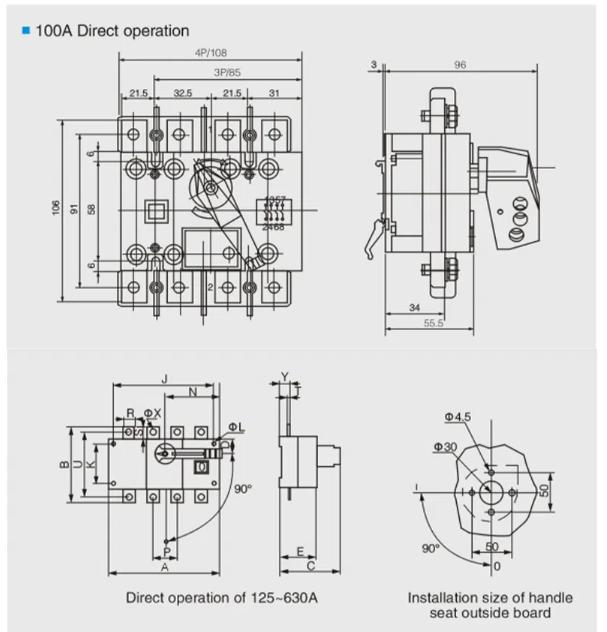

| Thông số kỹ thuật. | Tổng kích thước và cài đặt | |||||||||||||||||||||
| TRONG | A | A1 | B | C | D | D1 | E | Φl | J | J1 | K | N | P | R | S | T | U | Φx | Y | F | H | |
| 125a/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 125a/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160a/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160a/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 200a/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 200a/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250a/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250a/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 315a/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 315a/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400a/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400a/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 500a/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 500a/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630a/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630a/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
